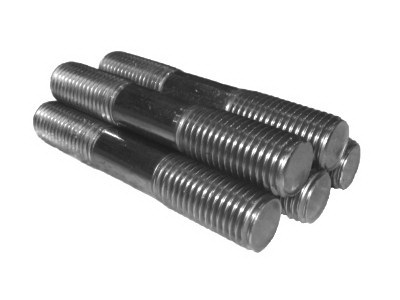

Шпильки, предназначенные для создания фланцевых соединений, имеют форму цилиндрического стержня – полнорезьбового либо с резьбой с двух сторон. Параметры этого крепежа регламентирует ГОСТ 9066-75, а также DIN 975. Стандарты касаются шпилек, которые предназначены для фланцевых соединений приборов, резервуаров, паровых котлов, трубопроводов, газовых и паровых турбин, поэтому крепеж рассчитан на температуру до 650 (типы В, Г, Д) или 300 (типы А, Б) градусов Цельсия.

Важнейшие характеристики

Резьбовые шпильки ГОСТ 9066-75 для фланцевых соединений подходят и для гладких, и для резьбовых отверстий. Они имеют класс прочности 8.8, имеют двустороннюю резьбу. С их помощью соединяют детали трубопроводов, вентиляционных систем, а также наращивают конструкции с метрической резьбой. Производится в различных типоразмерах, от М3 до М42. Метрическая резьба может быть мелкой или крупной. Стандарт DIN 975 в некоторых случаях способен заменить ГОСТ 9066-75.

Крепеж может иметь класс прочности 5.8, 8.8 или 10.9. В качестве материала используют:

  • качественную конструкционную углеродистую сталь (20, 35, 45);
  • хромистую конструкционную легированную сталь 40Х;
  • устойчивую к коррозии жаропрочную сталь 08Х18Н10;
  • релаксационностойкую жаропрочную сталь 25Х1МФ и 25Х2М1Ф.

Высокое качество материалов обеспечивает крепежу исключительную долговечность, прочность и устойчивость к неблагоприятным факторам окружающей среды.

Варианты исполнения – в чем отличия?

Разница между типами крепежа становится заметна при изучении размеров. Например, у типа А гладкая и резьбовая части имеют одинаковый диаметр. У типа Б диаметр участков с резьбой больше, чем на гладком участке. У типа В имеется осевое отверстие по всей длине изделия, а также четырехгранный выступ под ключ. Шпилька затягивается с нагревом. У типа Г также есть отверстие и выступ, но не четырехгранный, а цилиндрический. У типа Д выступа нет, только сквозное отверстие, проходящее по всей длине метиза.

Совместно со шпильками используются гайки гайки, изготовленные в соответствии с ГОСТ 9064-75, а также шайбы для фланцевых соединений ГОСТ 9065-75.

Выбирая метизы этого типа, важно учесть все характеристики будущего соединения. При выборе необходимо обратить внимание на номинальный диаметр резьбы, ее шаг, общую длину изделий, длину резьбовых частей, класс прочности. Если соединение будет использоваться в агрессивных средах, лучше отдать предпочтение крепежу с дополнительным покрытием.
